三轴采用线性滑轨,具有高刚性、高定位精准、低噪音、低摩擦特性,可做快速位移(48m/min)及或得循圆精度;
主结构铸件采用高品质的铸铁,组织稳定,永久确保品质;
铸件经由有限元分析法电脑计算分析,合理的结构强度及加强筋

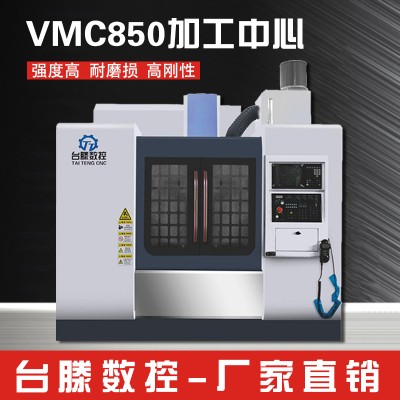

| VMC850 | 单位 | ||||
| 工作台 | 工作台尺寸 | 1000×550 | mm | ||
| 允许最大荷重 | 500 | kg | |||
| T形槽尺寸 | 5-18-90 | 个xmm | |||
| 加工范围 | 工作台最大行程- X轴 | 800 | mm | ||
| 滑座最大行程- Y轴 | 500 | mm | |||
| 主轴最大行程- Z轴 | 500 | mm | |||
| 主轴端面至 工作台面距离 | 最大 | 650 | mm | ||
| 最小 | 150 | mm | |||
| 主轴中心到导轨基面距离 | 550 | mm | |||
| 主轴 | 锥孔(7:24) | BT 40 | - | ||
| 转数范围 | 8000 | r/min | |||
| 最大输出扭矩 | 70 | N.m | |||
| 主轴电机功率 | 7.5 | kw | |||
| 主轴传动方式 | 同步齿型带 | - | |||
| 刀 具 | 刀柄型号 | MAS403 BT40 | - | ||
| 拉钉型号 | MAS403 BT40-Ⅰ | - | |||
| 进给 | 快速移动 | X轴 | 36 | m/min | |
| Y轴 | 36 | ||||
| Z轴 | 24 | ||||
| 进给速度 | 1-10000 | mm/min | |||
| 三轴拖动电机扭距 | 28/28/28 | NM | |||
| 刀库(选配) | 刀库形式 | 斗笠/圆盘 | - | ||
| 选刀方式 | 预选刀 | - | |||
| 刀库容量 | 24 | 把 | |||
| 最大刀具长度 | 250 | mm | |||
| 最大刀具重量 | 8 | kg | |||
| 最大刀盘 直径 | 满刀 | φ78 | mm | ||
| 相邻空刀 | φ120 | mm | |||
| 换刀时间(T-T) | 3 | s | |||
| 定位精度 | X轴/Y轴/Z轴 | ±0.005mm | mm | ||
| 重复定位精度 | X轴/Y轴/Z轴 | ±0.003/300mm | - | ||
| 电 机 配 置 | 主轴 | 7.5kw | - | ||
| x轴 | 28 | um | |||
| y轴 | 28 | um | |||
| z轴 | 28 | um | |||
| 机床重量(加刀库约) | 5200 | kg | |||
| 不加主轴油冷机,主轴禁止使用8000转以上。KVA | |||||
| 配置 | 厂家 | 产地 | |
| 1 | 系统 | 凯恩帝2000 | 北京 |
| 2 | 电气元件 | 德力西/斯耐德 | -国产 |
| 3 | 三轴线轨 | 上银/银泰 | 台湾 |
| 4 | 皮带式主轴 | 丹铨罗力台达 | 台湾 |
| 5 | 打刀缸 | 丹铨 | 台湾 |
| 6 | 刀库 | 冈田/德速/方冠 | 台湾 |
| 7 | 三轴联轴器 | NACHI | 日本 |
| 8 | 三轴锁紧螺帽 | 盈锡 | 台湾 |
| 9 | 三轴伸缩护罩 | 弘圳/海东 | 国产 |
| 10 | 容积式自动润滑系统 | 河谷 | 国产 |
| 11 | 三轴滚珠螺杆(P3级) | /上银/银泰 | 台湾 |
| 12 | 三轴丝杆专用轴承 | TPI | 台湾 |
| 13 | 气动元件 | 亚德客/金器 | 台湾 |
| 14 | 地脚螺栓承座+地脚螺栓+螺帽 | - | 国产 |
